VIBROTEST - VA10001/P (Серия VA)
Испытательная вибрационная установка VIBROTEST VA10001/P
Технические характеристики Назначение – Виброустановки серии VA* предназначены для воспроизведения вертикальной гармонической вибрации с нормированными точностными характеристиками и для вибрационных испытаний различных объектов массой от 300/600 кг до 1000/5000 кг.
Область применения:
- испытания на вибропрочность,
- испытания на виброустойчивость,
- поиск резонансов,
- имитация условий транспортирования.
*Технические характеристики модельного ряда СЕРИИ VA см.в сводной таблице.
| Испытательная вибрационная установка VIBROTEST VA10001/P |
Основные параметры и характеристики | Значение | ||

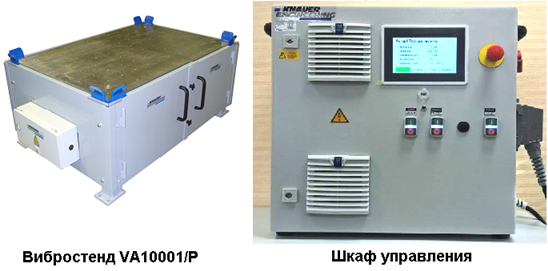

| Вибростенд VA10001/P | Тип вибрационного стенда (вибростенда) | Механический, инерционного действия | ||
| Вид и направление воспроизводимой вибрации | Гармоническая, вертикальная | |||
| Максимальная вынуждающая сила Fmax, Н | 40 000 | |||
| Макс. общий дисбаланс U0, кг х м | 0,33 | |||
| Максимальная масса нагрузки mmax, кг | 300 | |||
| Диапазон воспроизводимых частот fн - fв, Гц | 15 – 60 | |||

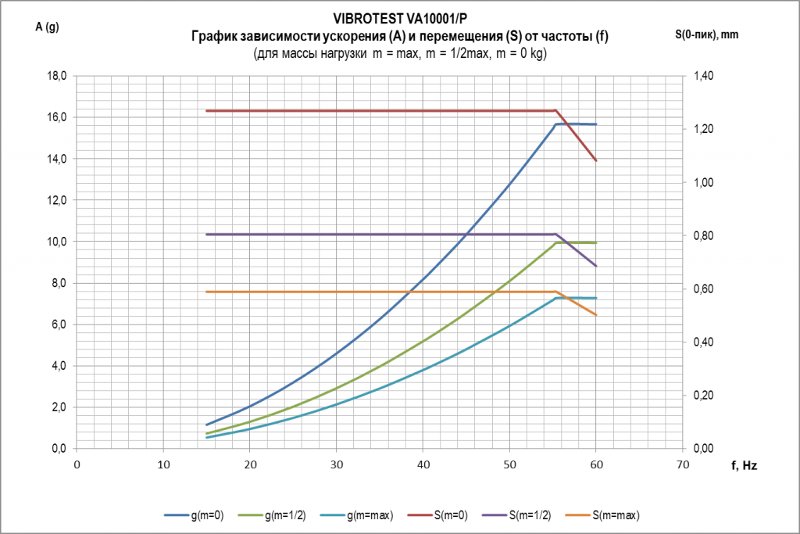

| Параметры воспроизводимой вибрации: | для массы нагрузки вибростенда | |||
| m = 0 кг | m = 1/2mmax | m = mmax | ||
| Макс. размах виброперемещения sr (при частоте fн ≤ f ≤ 55,4 Гц), мм |
2,5 | 1,6 | 1,2 | |
| Макс. амплитуда виброускорения аа (при частоте 55,4 Гц < f ≤ fв), g |
15,7 | 9,9 | 7,3 | |
| Масса подвижной системы вибростенда, кг | 260 | |||
| Размер стола вибростенда (вибростола), мм | 1200 x 800 | |||
| Резьба/шаг отверстий для крепления на вибростоле испытуемого объекта, мм |
M8/(100х100) | |||
| Масса вибростенда, кг | ~ 465 | |||
| Габаритные размеры вибростенда (ШхДхВ), мм | ~ 1300 х 800 х 550 | |||
| Тип подвески подвижной системы вибростенда | Резиновые пневмоопоры | |||
| Давление воздуха | 5 – 8 бар | |||
| Шкаф управления |
Габаритные размеры (ШхДхВ), мм | ~ 600 x 350 x 600 | ||
| Масса, кг | ~ 60 | |||
| Тип электропитания | ~3x400 В/50 ГЦ N+PE | |||
| Потребляемая мощность, кВт | 4,0 | |||
