VIBROTEST - VS10002/P (Серия VS)

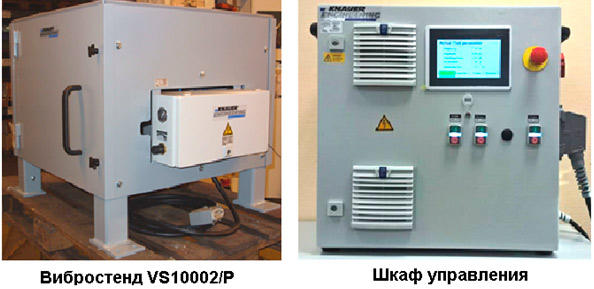

Испытательная вибрационная установка VIBROTEST VS10002/P
Технические характеристики Назначение – Виброустановки серии VS* предназначены для воспроизведения вертикальной гармонической вибрации с нормированными точностными характеристиками и для вибрационных испытаний различных объектов массой до 100 - 150 кг.
Область применения:
- испытания на вибропрочность
- испытания на виброустойчивость
- поиск резонансов
- имитация условий транспортирования.
*Технические характеристики модельного ряда СЕРИИ VS см.в сводной таблице.
| Испытательная вибрационная установка VIBROTEST VS10002/P |
Основные параметры и характеристики | Значение | ||
| Вибростенд VS10002/P | Тип вибрационного стенда (вибростенда) | Механический, инерционного действия | ||
| Вид и направление воспроизводимой вибрации | Гармоническая, вертикальная | |||
| Максимальная вынуждающая сила Fmax, Н | 20 000 | |||
| Макс. общий дисбаланс U0, кг х м | 0,13 | |||
| Максимальная масса нагрузки mmax, кг | 100 | |||
| Диапазон воспроизводимых частот fн - fв, Гц | 15 – 100 | |||

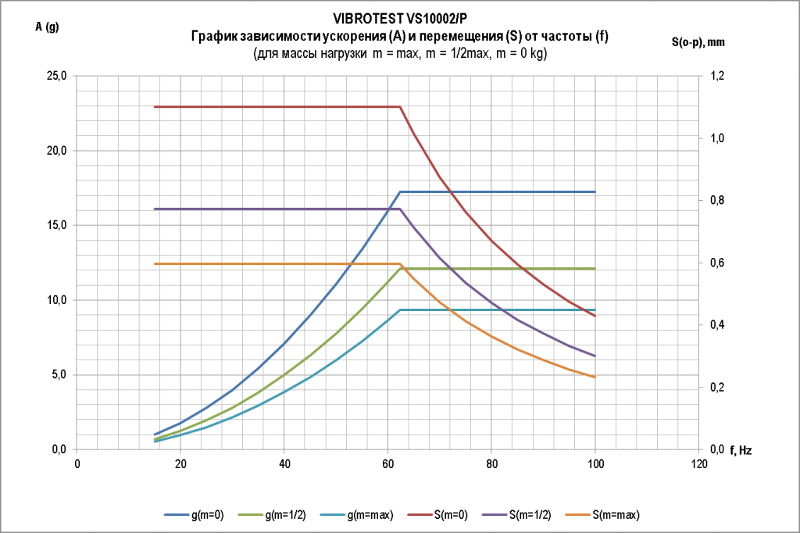

| Параметры воспроизводимой вибрации: | для массы нагрузки вибростенда | |||
| m = 0 кг | m = 1/2mmax | m = mmax | ||
| Макс. размах виброперемещения sr (при частоте fн ≤ f ≤ 62,4 Гц), мм |
2,2 | 1,5 | 1,2 | |
| Макс. амплитуда виброускорения аа (при частоте 62,4 Гц < f ≤ fв), g |
17,3 | 12,1 | 9,4 | |
| Масса подвижной системы вибростенда, кг | 118 | |||
| Размер стола вибростенда (вибростола), мм | 700 x 700 | |||
| Резьба/шаг отверстий для крепления на вибростоле испытуемого объекта, мм |
M8/(100х100) | |||
| Масса вибростенда, кг | ~ 295 | |||
| Габаритные размеры вибростенда (ШхДхВ), мм | ~ (800 x 700 x 700) | |||
| Тип подвески подвижной системы вибростенда | Резиновые пневмоопоры | |||
| Давление воздуха | 5 – 8 бар | |||
| Шкаф управления |
Габаритные размеры (ШхДхВ), мм | ~ (600 x 350 x 600) | ||
| Масса, кг | ~ 45 | |||
| Тип электропитания | ~3x400 В/50 ГЦ N+PE | |||
| Потребляемая мощность, кВт | 3,0 | |||
