VIBROTEST - VE10002/P (Серия VE)

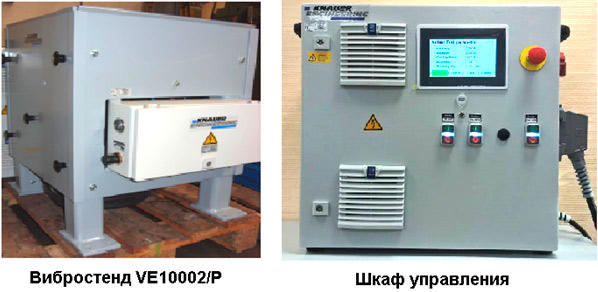

Испытательная вибрационная установка VIBROTEST VE10002/P
Назначение – Виброустановки серии VЕ* предназначены для воспроизведения вертикальной гармонической вибрации с нормированными точностными характеристиками и для вибрационных испытаний различных объектов массой до 50 кг.
Область применения:
- испытания на вибропрочность,
- испытания на виброустойчивость,
- поиск резонансов,
- имитация условий транспортирования.
*Технические характеристики модельного ряда СЕРИИ VE см. в сводной таблице.
| Испытательная вибрационная установка VIBROTEST VE10002/P |
Основные параметры и характеристики | Значение | ||
| Вибростенд VE10002/P | Тип вибрационного стенда (вибростенда) | Механический, инерционного действия | ||
| Вид и направление воспроизводимой вибрации | Гармоническая, вертикальная | |||
| Максимальная вынуждающая сила Fmax, Н | 13 000 | |||
| Макс. общий дисбаланс U0, кг х м | 0,13 | |||
| Максимальная масса нагрузки mmax, кг | 50 | |||
| Диапазон воспроизводимых частот fн - fв, Гц | 15 – 100 | |||
| Параметры воспроизводимой вибрации: | для массы нагрузки вибростенда | |||
| m = 0 кг | m = 1/2mmax | m = mmax | ||
| Макс. размах виброперемещения sr (при частоте fн ≤ f ≤ 50,3 Гц), мм |
3,5 | 2,6 | 2,1 | |
| Макс. амплитуда виброускорения аа (при частоте 50,3 Гц < f ≤ fв), g |
17,7 | 13,3 | 10,6 | |
| Масса подвижной системы вибростенда, кг | 75 | |||
| Размер стола вибростенда (вибростола), мм | 500 x 500 | |||
| Резьба/шаг отверстий для крепления на вибростоле испытуемого объекта, мм |
M8/(75х75) | |||
| Тип подвески подвижной системы вибростенда | Резиновые пневмоопоры | |||
| Давление воздуха | 5 – 8 бар | |||
| Габаритные размеры вибростенда (ШхДхВ), мм | ~ (650 x 550 x 700) | |||
| Масса вибростенда, кг | ~ 215 | |||
| Шкаф управления |
Габаритные размеры (ШхДхВ), мм | ~ (600 x 350 x 600) | ||
| Масса, кг | ~ 40 | |||
| Тип электропитания | ~3x400 В/50 ГЦ N+PE | |||
| Потребляемая мощность, кВт | 3,0 | |||
