VIBROTEST 4W 18/20 (СЕРИЯ 4W)
Испытательная вибрационная установка VIBROTEST 4W 18/20
Технические характеристикиНазначение – Виброустановки серии 4W* предназначены для воспроизведения вибрации с нормированными точностными характеристиками и вибрационных испытаний различных объектов массой от 300 до 13000 кг.
Область применения:
- испытания на вибропрочность,
- испытания на виброустойчивость,
- поиск резонансов,
- имимтация условий транспортирования.
Особенности конструкции:
- 4-х вальная компоновка вибраторов,
- вертикальная и горизонтальная вибрация,
- поддержание постоянной амплитуды ускорения в диапазоне частот,
- управление от контроллера шкафа управления и от внешнего ПК.
*Технические характеристики модельного ряда СЕРИИ 4W см. в сводной таблице.
| Испытательная вибрационная установка VIBROTEST 4W 18/20 |
Основные параметры и характеристики* | Значение | ||

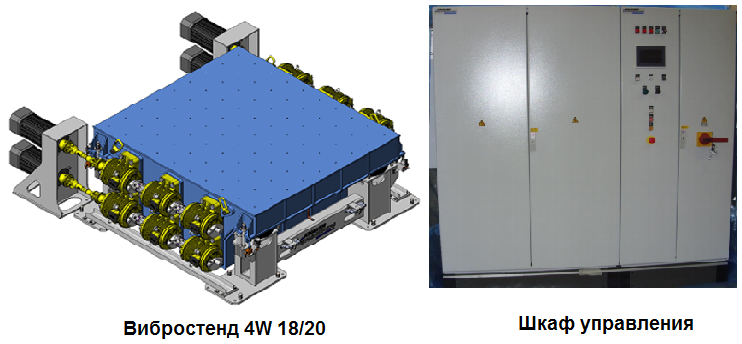

| Вибростенд 4W 18/20 | Тип вибрационного стенда (вибростенда) | Механический, инерционного действия |
||
| Вид и направление воспроизводимой вибрации |
Гармоническая, вертикальное и горизонтальное |
|||
| Максимальная вынуждающая сила Fmax, Н | 720 000 | |||
| Макс. общий дисбаланс U0, кг х м | 4,7 ± 10 % | |||
| Максимальная масса нагрузки mmax, кг | 1800 | |||
| Диапазон воспроизводимых частот fн - fв, Гц | 10(15) ÷ 60 | |||

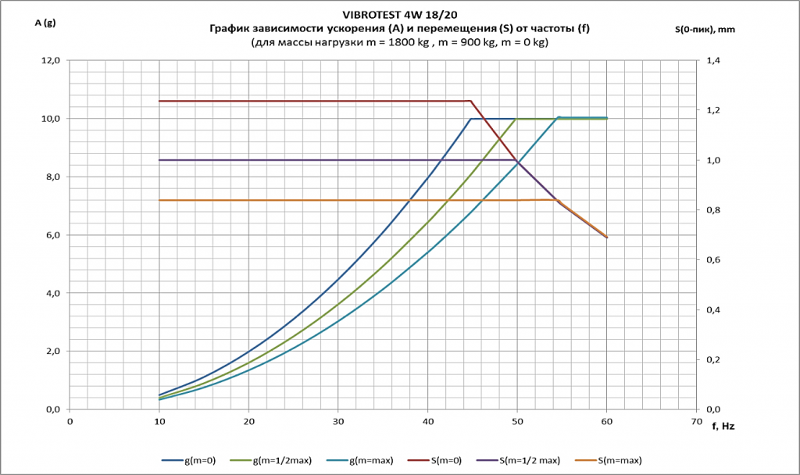

| Параметры воспроизводимой вибрации: | для массы нагрузки вибростенда | |||
| m = 0 кг | m = 1/2mmax | m = mmax | ||
| Размах виброперемещения sr, мм | 2,5 ± 10% | 2,0 ± 10 % | 1,7 ± 10 % | |
| Макс. амплитуда виброускорения аа, g | 10,0 ± 10 % | |||
| Масса подвижной системы вибростенда, кг | ~ 3800 ± 10 % | |||
| Размер стола вибростенда (вибростола), мм | 1800 x 2000 | |||
| Резьба/шаг отверстий для крепления на вибростоле испытуемого объекта, мм |
M12/200х200 | |||
| Тип подвески подвижной системы вибростенда | Резиновые пневмодемпферы | |||
| Давление воздуха | 5 – 8 бар | |||
| Габаритные размеры вибростенда (ШхДхВ), мм | ~ 2000 x 2300 x 800 | |||
| Масса вибростенда, кг | ~ 4500 | |||
| Шкаф управления |
Габаритные размеры (ШхДхВ), мм | ~ 2200 x 600 x 2000 | ||
| Масса, кг | ~ 650 | |||
| Тип электропитания | ~3x400В N+PE/50 ГЦ | |||
| Потребляемая мощность, кВт | ~ 125,0 | |||
