VIBROTEST - VM10001 / MINI (Серия VM)
Испытательная вибрационная установка VIBROTEST VM 10001 / МINI
Назначение – Виброустановка VIBROTEST VM 10001 / МINI* предназначена для воспроизведения вертикальной гармонической вибрации с нормированными точностными характеристиками и для вибрационных испытаний различных объектов массой до 10 кг.
Область применения:
- испытания на вибропрочность,
- испытания на виброустойчивость,
- поиск резонансов,
- имитация условий транспортирования.
*Технические характеристики модельного ряда СЕРИИ VM см. в сводной таблице.

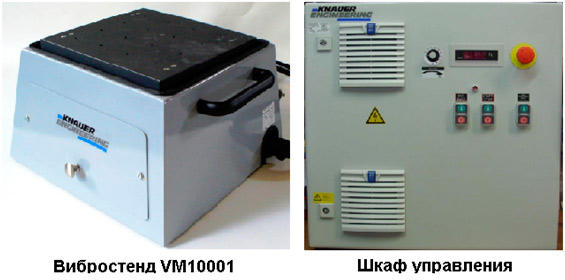

Испытательная вибрационная установка VIBROTEST VM10001/MINI
| Основные параметры и характеристики | Значение | |||
| Вибростенд VM10001 | Тип вибрационного стенда (вибростенда) | Механический, инерционного действия | ||
| Вид и направление воспроизводимой вибрации | Гармоническая, вертикальная | |||
| Максимальная вынуждающая сила Fmax, Н | 6 000 | |||
| Макс. общий дисбаланс U0, кг х м | 0,03 | |||
| Максимальная масса нагрузки mmax, кг | 10 | |||
| Диапазон воспроизводимых частот fн - fв, Гц | 15 – 100 | |||
| Параметры воспроизводимой вибрации: | для массы нагрузки вибростенда | |||
| m = 0 кг | m = 1/2mmax | m = mmax | ||

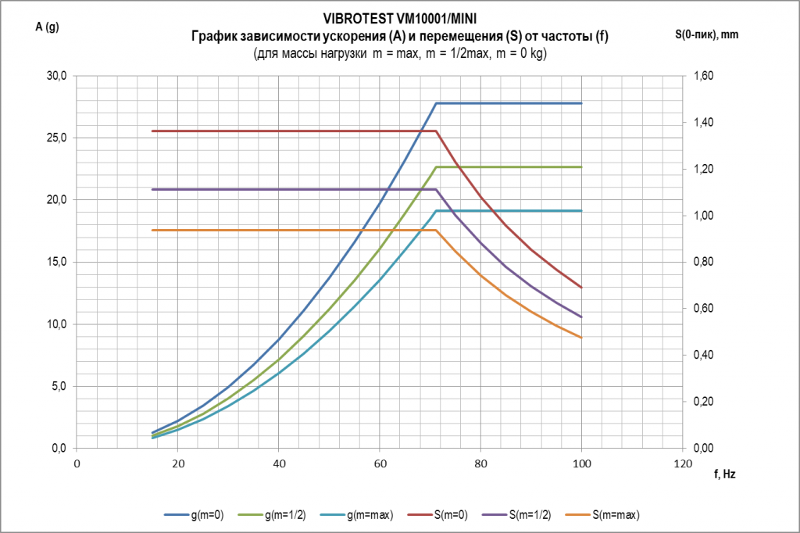

| Макс. размах виброперемещения sr (при частоте fн ≤ f ≤ 71,2 Гц), мм |
2,7 | 2,2 | 1,9 | |
| Макс. амплитуда виброускорения аа (при частоте 71,2 Гц < f ≤ fв), g |
27,8 | 22,7 | 19,1 | |
| Масса подвижной системы вибростенда, кг | 22 | |||
| Размер стола вибростенда (вибростола), мм | 300 x 300 | |||
| Резьба/шаг отверстий для крепления на вибростоле испытуемого объекта, мм |
M6/70х70 | |||
| Тип подвески подвижной системы вибростенда | Резиновые демпферы | |||
| Габаритные размеры вибростенда (ШхДхВ), мм | ~ (454 x 454 x 285) | |||
| Масса вибростенда, кг | ~ 50 | |||
| Шкаф управления |
Габаритные размеры (ШхДхВ), мм | ~ (600 x 350 x 600) | ||
| Масса, кг | ~ 35 | |||
| Тип электропитания | ~3x400 В/50 ГЦ N+PE | |||
| Потребляемая мощность, кВт | 0,75 | |||
