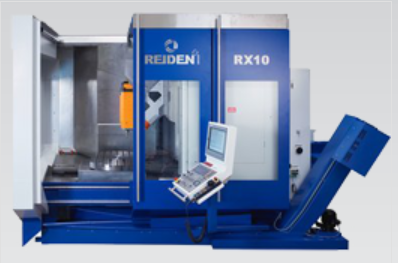

RX10 5-осный обрабатывающий центр

Участок для резания

Ось X                               1000 mm

Ось Y                               1100 mm

Ось Z                                810 mm

Основной привод

Мощность шпинделя     38 Kw

Скорость шпинделя       0-16000 minִִ־¹

DDT (опционально)        21 Kw

Cкорость шпинделя       0-18000 minִִ־¹

Крутящийся момент       226/291 Nm

Двигатель привода подачи

Быстрая подача              60 m/min

Поворотный стол с ЧПУ

Размеры                          1000*800 mm

Диаметр                           1350/1050 mm

Токарный поворотный стол

Диаметр                          1000 mm

Скорость                          400 minִִ־

Крутящийся момент max.       1725 Nm

Фрезерная головка

Качающаяся автоправка горизонтальная /вертикальная             стандартная

Конус шпинделя                    HSK 63/HSK 100/ SK 40/ SK 50

Устройство для смены инструмента

Количество                               73/173/273

Макс. длина                              400 mm

Макс. диаметр                          80/160 mm

Контроль

Heidenhain/Siemens                 iTNC530/840D sl

Устройство для смены паллет

Размеры паллет                        1000*800 mm

Макс. Загрузка                         1000/1600/800

Вес станка                                 18 200 кг

Размеры длина/ширина/ высота        5810* 4005* 3230
