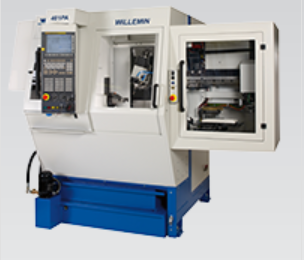

401PA - Высокоточный 3-х осный обрабатывающий центр

Линейные оси

X-Y-Z перемещение                                250/200/120 mm

Максимальная скорость подачи             30 m/min

Разрешающая способность                      0,0001

Встроенный мотор-шпиндель

Стандартный интерфейс                          HSK-E40

Мощность S1/S6                                       10kW/15kW

Крутящийся момент                                8 Nm/12 Nm

Скорость вращения                                  30 000 rpm (42 000 rpm)

Горизонтальные оси А

Угловое перемещение                              360°

Разрешающая способность                      0,001°

Крутящийся момент                                70 Nm

Гидравлический момент торможения   250 Nm

Инструментальный магазин на 48 позиций с устройством быстрой смены

Количество инструментов                       48

Время для смены инструмента                0,8 сек.

Время от стружки до стружки                 3 сек.

Охлаждение

Емкость резервуара                                  80 л

Мощность насоса                                      40 л/.  2, 5 bar давление

ЧПУ

FANUC                                                       3li-B5
