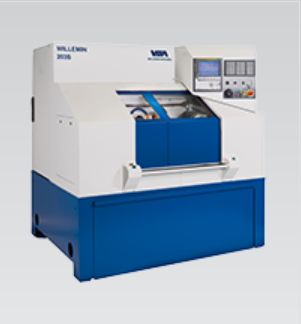

Токарный станок ЧПУ / 3-осный 203s

Шпиндель

Диапазон оборотов

От 50 до 6 000 об/мин;

Мощность

S1/S6: 3,7 / 5,5 кВт

Крутящий момент

S1/S6: 36 / 52 Нм;

Конус шпинделя

А3 с интерфейсом для крепления зажимных приспособлений

Поворотная ось С

Разрешающая способность

0,001°

Диапазон круговых перемещений

Ось C поворот

360°

Режим работы поворотной оси С

Управляемая ось, ось позиционирования

Преобразование полярной и декартовой системы координат между осями С и Х

есть

Линейные оси

Диапазон линейных перемещений

Ось Х продольный

690 мм.

Диапазон линейных перемещений

Ось Z поперечный

200 мм.

Максимальная скорость перемещения

20 м/мин.

Усилие подачи

2,5 кН.

Шарико-винтовые пары

Æ32 мм×10 мм

Исполнение

Независимые кулисы, смонтированные на направляющих с предварительно напряженными роликами с рециркуляцией.

Измерительные системы, разрешающая способность

Абсолютные,

0,0001 мм (0,1 мкм)

Правый боковой суппорт

Горизонтальный шпиндель Ø 32

2 шт.

Конус для цанг

ETS-16

Диапазон оборотов

от 1'000 до 10'000 об/мин;

Мощность двигателя

0,37 кВт

Держатель двигателя с защитой

1 шт.

Правый боковой суппорт

1 шт.

Фронтальный держатель

Горизонтальный шпиндель Ø 65 мм

2 шт.

Конус

HSK-C32

Межосевое расстояние

85 мм;

Диапазон оборотов

от 500 до 12'000 об/мин;

Мощность двигателя

1,5 кВт

Держатель двигателя с защитой

1 шт.

Точность станка

Допуск круглости обрабатываемой поверхности

2 мкм.

Допуск цилиндричности обрабатываемой поверхности

2 мкм на длине 15 мм

Шероховатость обрабатываемой поверхности

Ra 0,63

Давление воздуха

6 Бар

Освещение

Осветительная лампа

Стол с Т-образными пазами

Длина, не менее

750 мм.

Ширина

160 мм.

Число Т-образных пазов

5

Расстояние между Т-образными

пазами

30 мм.

Ширина Т-образного паза

10 H7

Цвет

Станина

голубой (RAL 5005)

Ограждение снаружи

серый (RAL 7035)

Поддон для СОЖ

голубой (RAL 5005)

Поддон для стружки

голубой (RAL 5005)

Габариты и веса

Ш×Д×В

1750×1600×2480 мм

Масса базового станка

1700 кг

Электрическое подключение

Потребляемая мощность

12 кВА

Максимальный ток

16 А/400 В

Рабочее напряжение

3 фазное 400 В – 50 Гц.

Частота

50 / 60 Гц

Максимальные допустимые

отклонения

+/-10%

СистемаЧПУ

Fanuc 0i TD

Объём памяти для хранения управляющих программ

500 Кб, 400 регистр. программ

Дисплей системы ЧПУ

8,4" Цветной ЖК дисплей

Ввод данных

Стандартная клавиатура

Интерфейс передачи данных

Порт USB.

Порт PCMCIA для карт памяти CompactFlash.

Порт Ethernet с разъёмом RJ45
