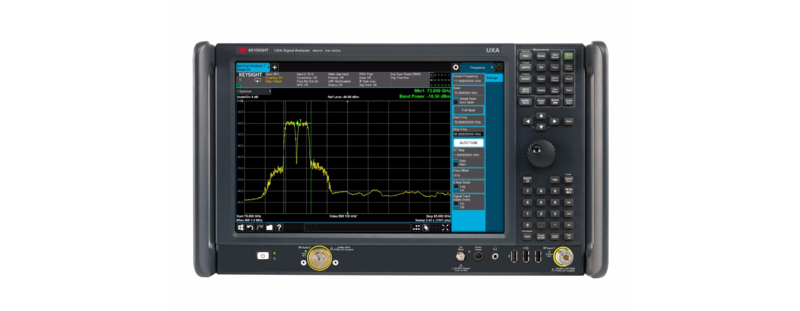

N9041B Анализатор сигналов UXA, от 3 Гц до 110 ГГц

Остались вопросы?

Напишите нам на почту info@rpim.ru

или позвоните по телефону +7 (495) 744-02-28

N9041B Анализатор сигналов UXA, от 3 Гц до 110 ГГц







Частота

от 3 Гц до 110 ГГц

Опции расширения диапазона частот

90 ГГц, 110 ГГц

Максимальная полоса анализа / пропускания

1 ГГц

Опции расширения полосы анализа

25 МГц (стандарт.), 40 МГц, 1 ГГц

Максимальная полоса пропускания реального времени

255 МГц

Полоса анализа в режиме реального времени

255 МГц

Средний уровень собственных шумов (1 ГГц)

-171 дБм

Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц

-136 дБн/Гц

Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц

-136 дБн/Гц

Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц

-146 дБн/Гц

Суммарная погрешность уровня сигнала / измерения

±0,16 дБ

Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц

+22 дБм

Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц

116 дБ

Приложения общего назначения

  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени

Приложения для сотовой связи

  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+

Приложения для систем беспроводной связи

  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)









Диапазон ослабления аттенюатора (стандарт. компл.)

70 дБ

Шаг ослабления аттенюатора (стандарт. компл.)

2 дБ

Мин. длительность для 100%-ой вероятности захвата

3,517 мкс

Длительность обнаруж. сигнала (сигнал/маска >60дБ)

3,33 нс

Динамич. диапазон, своб. от паразит. составляющих

78 дБн

Полоса частот в частотной/временной области

255 МГц

Режимы отображения

  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени (спектрограмма)
  • Зависимость мощности от времени









Сред. уровень собств. шумов, 2 ГГц, предус. выкл.

-155 дБм/Гц



Более подробную информацию о продукции Keysight Technologies вы можете получить у наших сотрудников по телефону            +7 (495) 744 - 02 - 28 или на сайте официального представительства в Российской Федерации http://www.keysight.com/ru.
