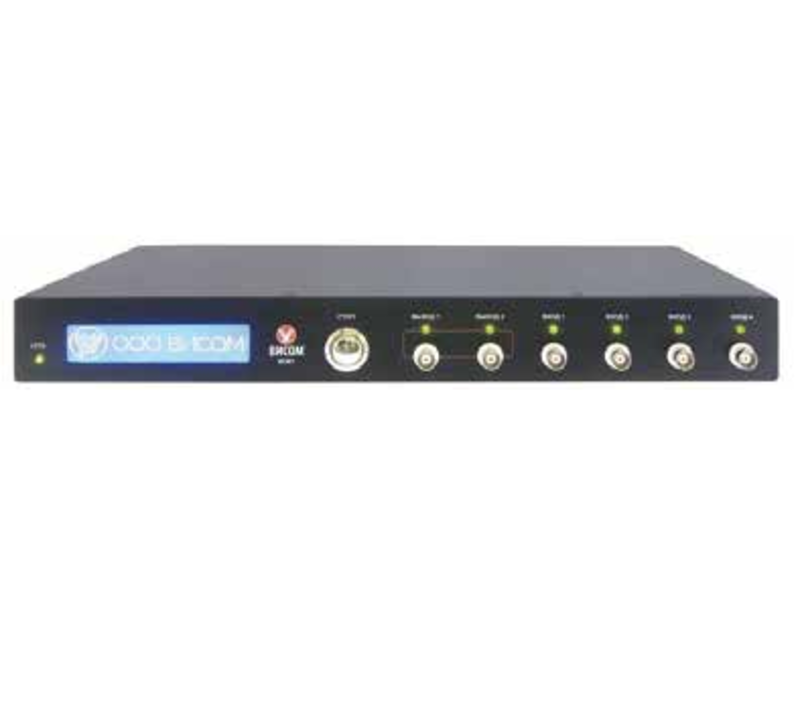

Система управления виброиспытаниями ВС - 301
Система управления виброиспытаниями ВС-301 - дальнейшее развитие СУВ ВС-207. Принципиальные особенности - улучшенные технические параметры, возможность объединения до 8 систем и управления несколькими вибростендами одновременно.
| Основные характеристики аппаратуры | ||
| ВС-207 | ВС-301 | |
| Габариты | 390*270*45мм | 390*270*45мм |
| Масса | 4 кг | 4 кг |
| Напряжение питания | От 100 В до 240 В | От 100 В до 240 В |
| Диапазон рабочих температур | От +5 до -45 | От +5 до +45 |
| Входы | ||
| Аналоговые каналы Разрядность Частотный диапазон Тип датчиков |
1-4 канала, ВNС коннекторы 24 разряда 1-10000 Гц ICP,зарядовые, измерение напряжения |
1-32 канала 24 разряда 0.1-35000Гц ICP,TEDS,зарядовые, датчики перемещения и скорости, датчики силы, измерение напряжения |
| Фильтрация | Аналоговые фильтры, цифровые ФНЧ и ФВЧ фильтры |
Аналоговые фильтры, цифровые ФНЧ и ФВЧ фильтры |
| Диапазон напряжения |
±10 В | ±10 В |
| Динамический диапазон |
110 Дб | 120 Дб |
| Уровень шума Переходное затухание между измерительными каналами |
||
| Входное сопротивление |
>1000 кОм | 100 кОм |
| Выход | ||
| Аналоговый канал Разрядность Частотный диапазон Относительная погрешность установки частоты Фильтрация Диапазон напряжения Динамический диапазон Выходное сопротивление |
1 канал управления, ВNС коннектор 24 разряда 1-10000 Гц <0.01% Аналоговый фильтр, цифровые фильтры ±10 В 110 Дб |
1-S каналов управления, до 1-8 каналов COLA 24 разряда 0.1-35000 Гц <0.001% Аналоговый фильтр, цифровые фильтры ±1В ± 3В ± 10В 120 Дб >600 Ом |
