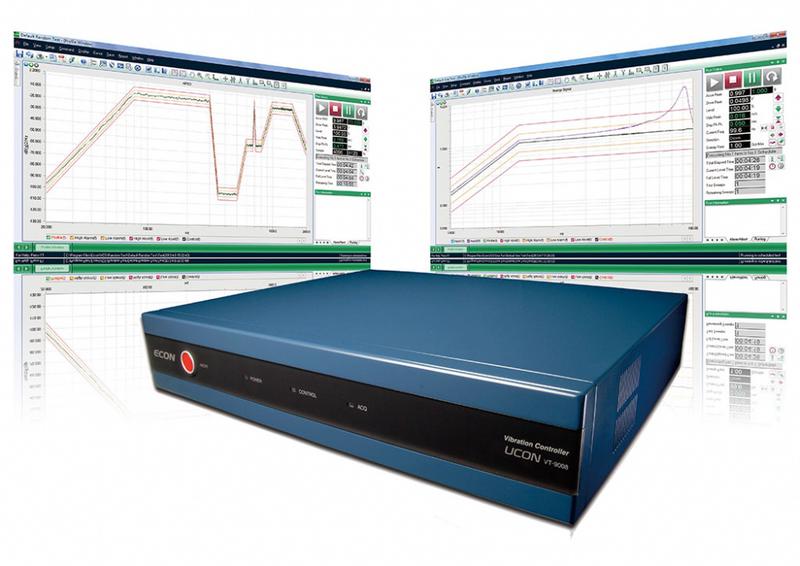

Многоканальная система измерений, анализа и управления виброиспытаниями Premax
Назначение: Проведение испытаний на электродинамических и гидравлических вибростендах с одновременным управлением нескольким вибростендами, многоканальный сбор и анализ данных.
Режимы:
- Сбор и анализ вибрации в реальном времени в частотном и временном диапазонах, включая определение параметров ударных воздействий и модальный анализ
- Управление одним вибростендом в режиме MISO (несколько входных каналов – один выходной канал)
- Синхронное управление несколькими вибростендами в режиме MIMO (несколько входных каналов – несколько выходных каналов). Управление до 16 вибростендов одновременно
- MESA (несколько вибростендов, работающих по одной оси)
- MEMA (несколько вибростендов, работающих по разным осям)
Основные характеристики:
- связь с компьютером по протоколу Ethernet 1000 МБ
- архитектура контроллера PXI
- три типа контроллеров - MI-8008, MI-8014, MI-8018, отличающиеся числом каналов
- одновременное подключение нескольких контроллеров для увеличения общего числа каналов до 1024
Входные каналы
- До 68 синхронных каналов в одном корпусе.
- Разъем подключения BNC
- Диапазоны входных напряжений ±10, ±1, ±0.1 Vпик
- Максимальный входной сигнал до ±36Vпик без разрушения системы
- Разрешение 24-битные АЦП
- Входное сопротивление 220 кОм
- Динамический диапазон более 110 дБ
- Аналоговые фильтры, цифровые фильтры 160 дБ/окт
- Подключение AC, DC, IEPE (ICP), TEDS (опция)
- Встроенный источник питания IEPE (ICP) (+24 В/+4мА)
- Точность определения амплитуды 0.5% (@ 1кГц, 1 В)
- Точность определения частоты 0.001%
- Нелинейные искажения < -100дБ (@1кГц, 5 гармоник)
- Согласование каналов
- По амплитуде не хуже 0.05 дБ
- По фазе до 0.5 градусов (DC до 20 000 Гц)
- Отношение сигнал-шум > 100 дБ (@1кГц, 5 гармоник)
- Межканальные наводки < - 105 дБ
Выходные каналы
- От 2 до16 выходных каналов
- Разъем подключения BNC
- Диапазон напряжения ±10VПИК
- Разрешение - 24-битные ЦАП
- Выходное сопротивление 30 Ом
- Выходной ток нагрузки до 30 мАпик
- Динамический диапазон 100 дБ
- Аналоговые антиалайзинговые фильтры, цифровые фильтры 160 дБ/окт
- Точность поддержания амплитуды 0.1% (@ 1кГц, 1 В)
- Точность поддержания частоты 0.001%
- Нелинейные искажения <-95дБ («1 кГц, по 5 гармоникам)
Входные и выходные каналы выполнены в модулях по 4 канала. В зависимости от требуемого числа каналов определяется число модулей и выбирается тип контроллера.
|
Тип контроллера |
MI-8008 |
MI-8014 |
MI-8018 |
|
Число слотов |
8 |
14 |
18 |
|
Выходные каналы +входные каналы |
До 28 |
До 52 |
До 68 |
|
Работа с одним вибростендом, MISO |
да |
да |
да |
|
Работа с несколькими вибростендами, многоосевое управление, MIMO |
да |
да |
да |
|
Измерение и анализ вибрации и шума, генератор сигналов, запись данных и пост анализ, модальный анализ
|
да |
да |
да |
Габариты (мм):
MI-8008 204x473x280
MI-8014 204x473x 476
MI-8018 204x473x 476
Вес (кг):
MI-8008 13.35
MI-8014 21.0
MI-8018 22.0
