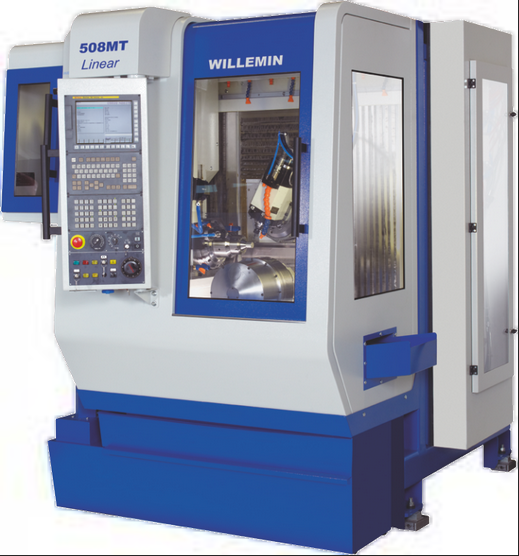

508MT 5-осный обрабатывающий центр

Остались вопросы?

Напишите нам на почту info@rpim.ru

или позвоните по телефону +7 (495) 744-02-28

Линейные оси

X-Y-Z перемещение                                450/200/425/300 mm

Максимальная скорость подачи             40 m/min

Разрешающая способность                      0,0001mm

Встроенный мотор-шпиндель

Стандартный интерфейс                          HSK-E40/HSK-A40

Мощность S1/S6                                       10kW/15kW

Крутящийся момент                                9 Nm/12 Nm

Скорость вращения                                  30 000 rpm (42 000 rpm)

Поворотная ось В

Привод                                                      Крутящийся момент

Угловое перемещение                              360°

Разрешающая способность                      0,001°

Крутящийся момент max.                        180 Nm

Гидравлический момент торможения     450 Nm

Горизонтальные оси А

Режим фрезерования

Привод                                                     Крутящийся момент

Угловое перемещение                              360°

Разрешающая способность                      0,001°

Крутящийся момент                                96 Nm

Гидравлический момент торможения   250 Nm

Максимальная скорость вращения         200 о/мин.

Диск                                                           180 мм

Допустимая загрузка                                15 кг

Режим точения

Максимальная скорость вращения            6000 о/мин

Мощность                                                     34 квт

Диаметр прутка                                            Ø42/51/65 мм

Инструментальный магазин на 48 позиций с устройством быстрой смены

Количество инструментов                       48

Время для смены инструмента                0,8 сек.

Время от стружки до стружки                 3 сек.

Охлаждение

Емкость резервуара                                  80 л

Мощность насоса                                      40 л/.  2, 5 bar давление

ЧПУ

FANUC                                                       3li-B5
