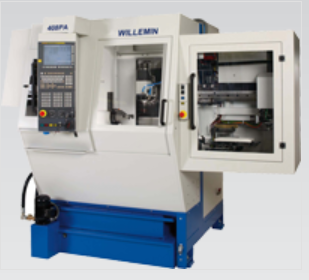

408PA - обработка по 5 одновременно управляемым осям

Остались вопросы?

Напишите нам на почту info@rpim.ru

или позвоните по телефону +7 (495) 744-02-28

Линейные оси

X-Y-Z-W перемещение                                250/200/300/120 mm

Максимальная скорость подачи             30 m/min

Разрешающая способность                      0,0001

Встроенный мотор-шпиндель

Стандартный интерфейс                          HSK-E32

Мощность S1/S6                                       10kW/15kW

Крутящийся момент                                8 Nm/12 Nm

Скорость вращения                                  30 000 rpm (42 000 rpm)

Поворотная ось В

Привод                                                      Крутящийся момент

Угловое перемещение                              от -5° до +95°

Разрешающая способность                      0,001°

Крутящийся момент max.                        575  Nm

Ось С

Привод                                                      синхронный двигатель

Угловое перемещение                              360°

Разрешающая способность                      0,001°

Крутящийся момент max.                        575 Nm

Максимальная скорость вращения          3000 об/мин

 Инструментальный магазин на 48 позиций с устройством быстрой смены

Количество инструментов                       48

Время для смены инструмента                0,8 сек.

Время от стружки до стружки                 3 сек.

 Охлаждение

Емкость резервуара                                  80 л

Мощность насоса                                      40 л/.  2, 5 bar давление

 ЧПУ

FANUC                                                       3li-B5
