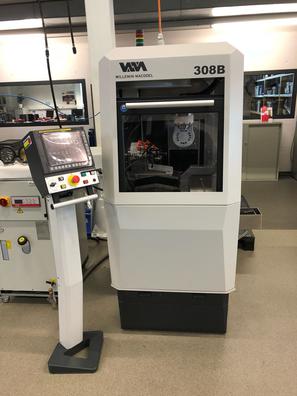

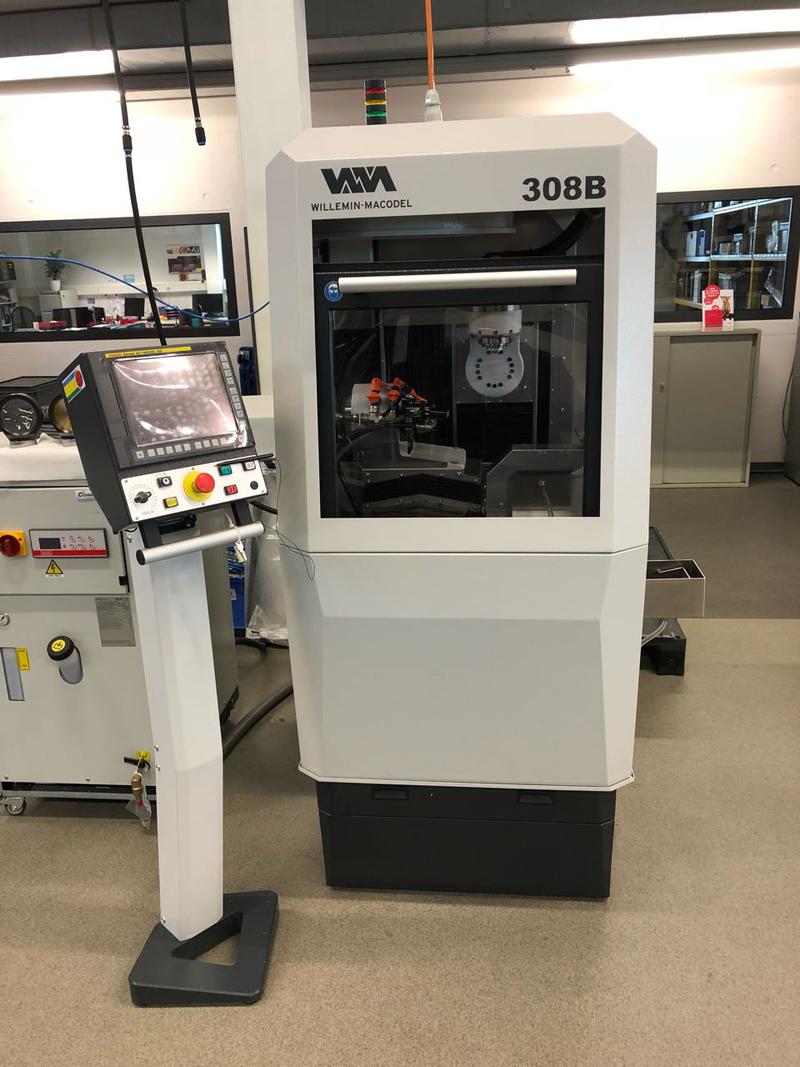

308B - обработка по 5 одновременно управляемым осям

Остались вопросы?

Напишите нам на почту info@rpim.ru

или позвоните по телефону +7 (495) 744-02-28

Линейные оси

X-Y-Z перемещение                                160/120/150 mm

Максимальная скорость подачи             20 m/min

Разрешающая способность                      0,001mm

Встроенный мотор-шпиндель

Стандартный интерфейс                          HSK-E40/E32

Мощность S1/S6                                       5kW/7kW

Крутящийся момент                                3 Nm/4,2 Nm

Скорость вращения                                  30 000 rpm (42 000 rpm)

Поворотная ось В

Привод                                                      синхронный двигатель

Угловое перемещение                              -35° - +115°

Разрешающая способность                      0,001°

Крутящийся момент max.                        575 Nm

Максимальная скорость вращения          40 об/мин

Горизонтальные оси А

Привод                                                   синхронный двигатель

 Угловое перемещение                              360°

Разрешающая способность                      0,001°

Крутящийся момент                                80 Nm

Гидравлический момент торможения   250 Nm

Максимальная скорость вращения         40 о/мин.

Инструментальный магазин

Количество инструментов                       28

Максимальный Ø                                      50 mm

Максимальный вес                                    0,5 кг

Максимальная длина                                 85 mm

Охлаждение

Емкость резервуара                                  40 л

Мощность насоса                                      16 л/.  2 bar давление

ЧПУ

FANUC                                                       3li-B5
