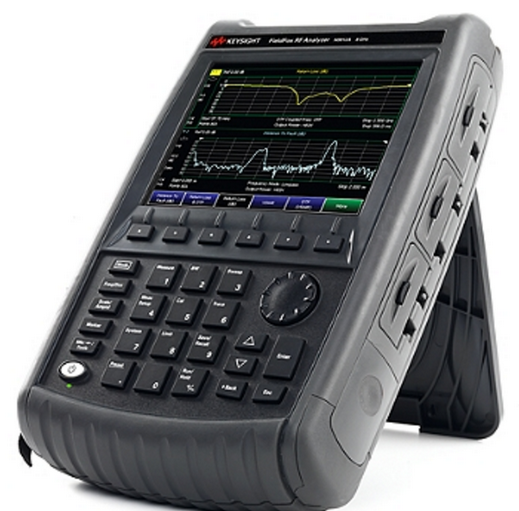

Ручной ВЧ-анализатор FieldFox N9912A

Остались вопросы?

Напишите нам на почту info@rpim.ru

или позвоните по телефону +7 (495) 744-02-28

Основные данные N9912A

  • Анализатор кабелей и антенн - от 2 МГц до 4 /6 ГГц, направленность > 42 дБ, 1,5 мс на точку
  • Анализатор цепей - от 2 МГц до 4/6 ГГц, модуль и фаза S11, модуль S21
  • Анализатор спектра - от 100 кГц до 4/6 ГГц, средний уровень собственного шума (DANL): -148 дБм, 1 обновление/с при полной полосе обзора (6 ГГц)
  • Измеритель мощности - от 9 кГц до 24 ГГц, зависит от используемого преобразователя серии U2000 с шиной USB
  • Векторный вольтметр - от 2 МГц до 4/6 ГГц, измерение электрической длины

ВЧ анализатор N9912A FieldFox является самым функционально полным в мире ручным измерительным прибором для развертывания и обслуживания сетей беспроводной связи в полевых условиях. Он объединяет анализ кабелей и антенн, анализ спектра, измерение мощности, векторный анализ цепей и векторный вольтметр в одном прочном, компактном, легком, устойчивом к внешним воздействиям корпусе. Наивысшая скорость свипирования позволяет сократить время поиска неисправностей, выполняя измерения на 50% быстрее традиционных измерителей. N9912A имеет развитый интерфейс пользователя, основанный на прикладных задачах полевых измерений, позволяющий быстро и легко получить доступ к необходимым измерительным функциям. Наивысшая скорость определения расстояния до неоднородности с разрешением до 1001 точки и динамическим диапазоном 96 дБ в режиме анализа спектра.

Ключевые особенности режима анализатора цепей от 2 МГц до 4/6 ГГц
Ручной анализатор цепей/анализатор кабелей и антенн наивысшего класса
Измерение КСВН, обратных потерь, затухания, потерь в кабеле, диаграммы Смита, расстояния до неоднородности
Возможность 2:портовой скалярной калибровки и 1:портовой векторной калибровки
Встроенная функция QuickCal позволяет проводить калибровку прибора без использования калибровочного комплекта, обеспечивая высокую точность и повторяемость измерений. Прибор имеет встроенный калибровочный комплект и ответвители. Функция QuickCal выполняет калибровку прибора автоматически при его включении.

Ключевые особенности режима анализатора спектра от 100 кГц до 4/6 ГГц
Мониторинг сигналов, основанный на анализе спектра, поиск неисправностей
Анализ спектра, основанный на измерениях мощности (мощность в канале, занимаемая полоса частот и т.д.)
Измерения передаваемой мощности сигнала с помощью измерителя мощности
Анализ интерференции
Наивысшие значения динамического диапазона и скорости свипирования делают этот прибор лучшим в классе ручных анализаторов в диапазоне частот до 6 ГГц
Превосходные значения фазового шума и среднего уровня собственного шума

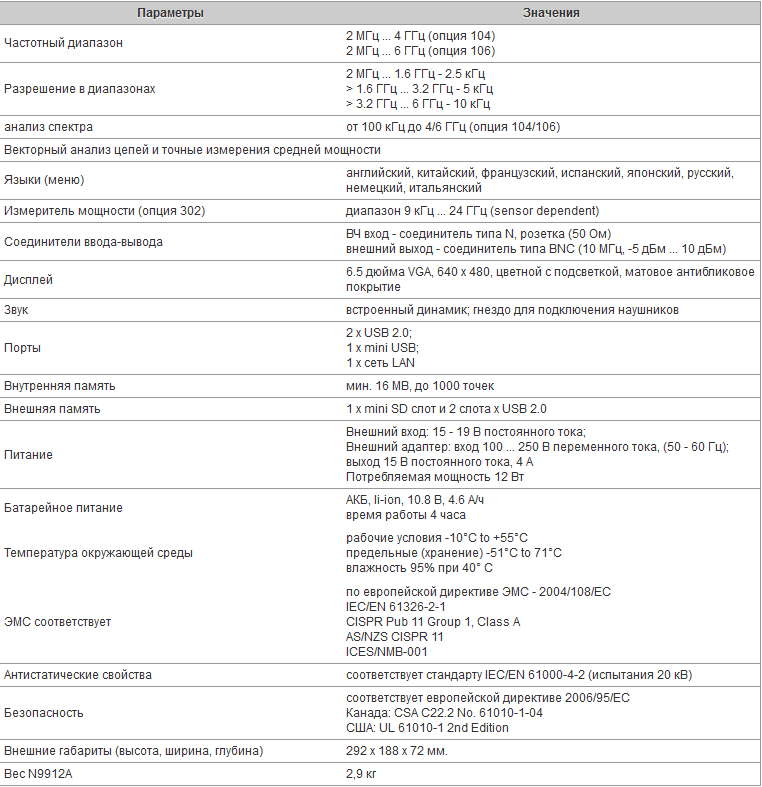

Основные характеристики ручного анализатора Agilent N9912A FieldFox:
Благодаря встроенной функции QuickCal нет необходимости брать с собой калибровочный набор, что упрощает тестирование кабелей и антенн и обеспечивает высокую точность и повторяемость измерений
Функция QuickCal позволяет калибровать прибор, устанавливая плоскость калибровки на измерительном порте антенны и кабеля при включении прибора или при переходе к предустановке (preset).
Пользовательский интерфейс основан на стандартных измерительных процедурах, что делает прибор удобным и простым в обращении.
Непревзойденное по скорости время свипирования сокращает время, необходимое для решения проблем, на 50% по сравнению с традиционными ручными ВЧ-приборами.
Быстрое обнаружение места повреждения с возможностью установки разрешения до 1001-точки и динамическим диапазоном до 96 дБ в режиме анализа спектра.
Многообразие сфер применения прибора в полевых условиях, малый вес (2,9 кг), полупрозрачный дисплей, клавиши с подсветкой, простой перенос данных и современные средства подключения. Водонепроницаемый корпус выдерживает значительные перепады температур и уровня влажности и соответствует жестким стандартам MIL-PRF-28800F.
